調速器電子版說明書

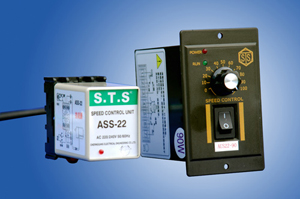

交流單相異步電動機電子調速控制器，采用新穎電子線路及集成元件，具有體積小、精度高、調速范圍寬、耗能低、壽命長、機械特性優良、使用方便的特點，單相電容啟動，能與國內生產的單相異步電動機、微型齒輪減速器速度傳感器可組成機電一體化產品，實現反饋恒速和無級調速。廣泛應用于包裝、印刷、食品、電子、儀器儀表、服裝機械、醫療機械等行業之生產流水線做調速、驅動裝置。
工作參數：
|
額定電壓
|
220~230V
|
|
運轉電壓范圍
|
±10%
|
|
電源頻率
|
50 / 60Hz ≤±2%
|
|
馬達輸出
|
6W
|
15W
|
25W
|
40W
|
60W
|
90W
|
120W
|
150W
|
180W
|
200W
|
|
速度控制范圍
|
90~1400rpm / 90~1700rpm
|
|
速度變化
|
5%
|
|
速度設定
|
連續
|
|
控制
|
電子調速電機
|
|
電子閥
|
0.5S
|
|
響應
|
快速響應
|
|
并聯操作
|
不適用
|
|
軟停止 / 啟動
|
無
|
|
操作溫度
|
-10~50℃
|
|
貯藏溫度
|
-20~60℃
|
|
適合馬達
|
感應、可逆
|
|
安裝尺寸
|
54 * 96mm
|
本公司一如既往地追求“最優惠的價格、完善的售后服務”的宗旨，以公平合理的價格，快捷優質的服務，穩定可靠的品質，超短的交貨期來回報廣大新老客戶，誠信做人，用心做事，讓用戶買的開心，用的舒心，操作省心，竭誠歡迎新老客戶蒞臨指導。
使用方法：
1. 關閉電源，按接線圖連接好并確認線路連接正確，勿任意修改；
2. 把控制器固定好，速度調到最低“0”，以避免開始電源時產生瞬間大電流，造成永久性損壞；
3. 然后再開啟電源，調整速度旋鈕到需要位置，不需要時請關閉電源；
4. 調速器與馬達連接如發現轉距或轉速不符合要求時，請調整產品側面的微調電位器（速度設定調整）
5. 欲變換馬達運轉方向，只要換裝控制器背面的接線座上“CCW”與“CW”之跳線。
選擇COM與CW短接，則馬達做順時針旋轉；
選擇COM與CCW短接，則馬達做逆時針旋轉。
（變更方向時，須等馬達完全停止運轉后，方可變更。）
主要產品及型號：
US-52（6W.15W.25W.40W.60W.90W.120W.140W.150W.180W.200W）
SS-22
SS-32等各類交直流調速器。
出力：6W、15W、25W、40W、60W、90W、120W、
電壓：?jiǎn)蜗?/span>AC110V、220V、50/60HZ
·機種豐富有AUS1-2，AUS2-2，ASS2-2、ASB2-2，DUS2-2等
·控制速度平穩， 應答靈敏
