一、產品概述
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、主要結束參數
|
公稱通經DN（mm)
|
50～2000
|
50～1600
|
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
四、主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
閥軸
|
2Cr13
|
|
密封圈
|
丁腈耐油橡膠
|
|
填料
|
柔性石墨
|
五、執行標準
|
制造標準
|
GB/T122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T13927-92
|

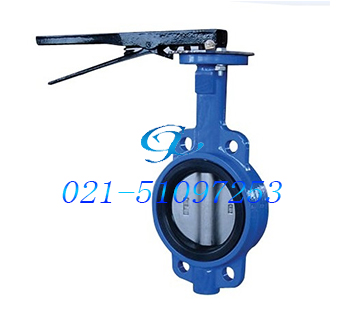

六、WBLX(D72X)-10/16手動對夾式電動軟密封蝶閥主要外形連接尺寸 單位：mm
|
DN
|
L
|
H
|
H2
|
A
|
B
|
ФD
|
|
|
50
|
43
|
224
|
77
|
267
|
112.5
|
106
|
|
65
|
46
|
240
|
85
|
267
|
123
|
124
|
|
80
|
46
|
279
|
95
|
267
|
138
|
162
|
|
100
|
52
|
286
|
105
|
267
|
150
|
162
|
|
125
|
56
|
329
|
129
|
345
|
168
|
192
|
|
150
|
56
|
354
|
132
|
345
|
190
|
216
|
|
200
|
60
|
438
|
165
|
353
|
227.5
|
270
|
|
250
|
68
|
493
|
197
|
353
|
251
|
326
|
|
300
|
78
|
570
|
234
|
380
|
284.5
|
376
|
