軟密封閘閥和傳統的閘閥相比，傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻，長期以來市場上使用的一般閘閥普遍存在著漏水或生銹現象，本企業引進歐洲高科技橡膠及閥門制造技術所生產的彈性座封閘閥，克服了一般閘閥密封不良，生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。
暗桿彈性座封閘閥，除具有彈性座封閘閥的優點之外,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置.

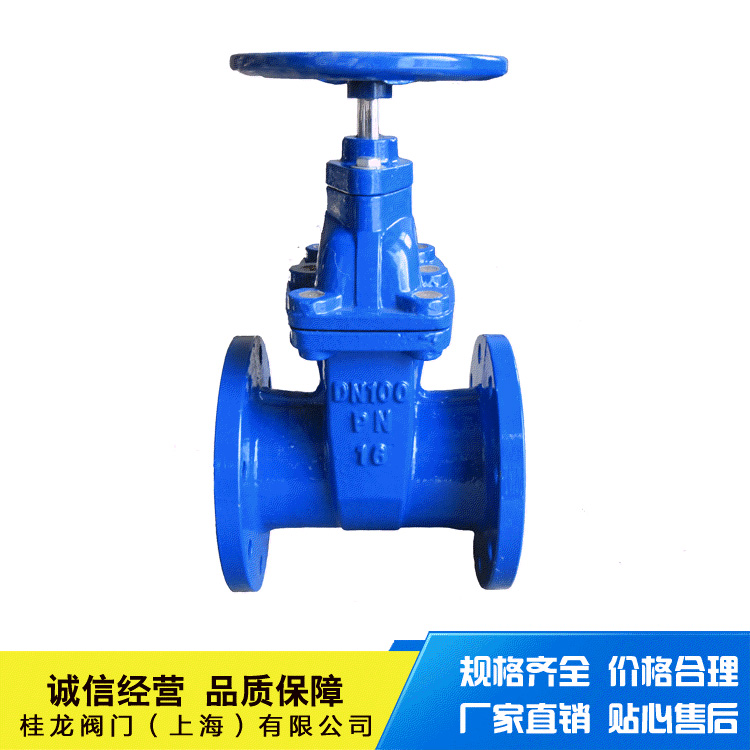

Z45X(RVHX)暗桿軟密封閘閥產品結構特點：
整體包膠閥芯
球墨鑄鐵骨架內外采用高性能橡膠和最新硫化技術進行整體包覆，貼合緊密牢靠，幾何尺寸精確，密封彈性佳，徹底將閥芯金屬與流體隔離，耐腐蝕。
一體式銅螺母
閥芯的銅螺母與球墨鐵骨架，采用特種工藝緊密連接為一體，確保的長期操作和水流沖擊下也不會松脫，避免造成閥門的控制失效。
平底式閥座
本公司彈性座封閘閥底部采用全流域直通式設計，等同于一直管道，不易堆積雜物，確保密封可靠，使流體暢通無阻。
自密封閥蓋
閥蓋與閥體間采用自密封結構設計，在許用壓力范圍內，流體壓力越高，密封越緊密。
特殊上密封
閥桿與閥蓋間的上密封結構，采用三只o形密封圈設計，與傳統閘閥的填料密封結構相比，道道密封緊密，磨擦阻力大幅減少。在閥門處于任何開度、有壓力且具備閥桿安全鎖定功能，確保在操作和維護過程中閥桿不會被壓力沖出，避免造成人員傷害
結構輕巧
緊湊的結構，使最大工作高度較傳統閘閥降低60mm-300mm以上，節省工程空間;本體采用球墨鑄鐵材料，重量較傳統閘閥減輕約20％-30％，安裝維修便利。
食品級衛生要求
閥體內部以無毒環氧樹脂涂裝，閥芯內外表面以橡膠完全包覆，不會出現銹水或腐蝕現象，可直接用于生活飲用水系統、食品醫藥行業。
暗桿彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
主要零部件材料
序號 名稱 材質
1
閥體 灰鑄鐵、球墨鑄鐵、鑄鋼
2 閘板 球墨鑄鐵外覆三元乙丙或丁腈橡膠
3 內六角螺栓 碳化處理
4 密封圈 丁腈橡膠
5 閥蓋 灰鑄鐵、球墨鑄鐵、鑄鋼
6 閥桿 不銹鋼
7
“O”形密封圈 丁腈橡膠
8 止推軸承 錫青銅
9 螺栓
不銹鋼
10
壓蓋 球墨鑄鐵、鑄鋼
11
防塵罩 丁腈橡膠
12
手輪(傳動帽) 鑄鐵
主要技術參數
公稱壓力：1.0~2.5MPa 工作溫度：0~80℃ 法蘭標準：GB/T17241.6 GB9113
公稱通徑：50~400mm 適用介質：水、油、氣等 試驗標準：GB13927 API598
主要外形連接尺寸 單位：mm
DN 50 65 80 100 125 150 200 250
300 350 400 450 500 600
L 178 190 203 229 254 267 292
330 356 381 406 432 457 508
Ha 313 332 372 424 497 562 680
837 948 1010 1220 1280 1480 1665
Hc 355 375 415 476 540 600 720
875 990 1050 1245 1310 1560 1750
