隔膜式氣壓罐工作原理
|
隔膜式氣壓罐是由鋼質外殼，橡膠隔膜內膽構成的儲能器件，橡膠隔膜把水室和氣
|
室完全隔開，當外界有壓力的水充入隔膜式氣壓罐的內膽時，密封在罐內的空氣被壓
|
縮，氣體受到壓縮后體積變小，壓力升高并儲存能量，壓縮氣體的膨脹將橡膠隔膜內的
|
水擠出氣壓罐，輸送至管網。
|
|
隔膜式氣壓罐適應范圍
|
隔膜式氣壓罐廣泛應用于中央空調循環水穩壓系統，熱水供應膨脹系統，采暖統循
|
環水補水穩壓，消防給水、自動噴淋系統、消火栓給水系統的補水穩壓，變頻給水穩
|
壓，鍋爐補水，氣壓式給水等場合。
|
消火栓給水系統中消防氣壓罐貯水容積不得少于300L。自動噴水滅火系統中消防氣
|
壓罐貯水容積不得少于150L。消火栓給水系統與自動噴水滅火系統合用的消防氣壓罐，
|
貯水容積不得少于450L，穩壓水容積不得少于50L。
|
|
隔膜式氣壓罐的特點
|
1、罐內部隔膜結構保證了水不與罐壁接觸，因此罐壁內部無銹蝕，外部無凝露現象，
|
使用壽命大大延長。
|
2、橡膠隔膜可舒張30萬次以上，充氣后可長期使用。
|
3、可以有效的平緩水系統中的壓力波動，減緩水錘效應，減少水泵的起停頻率。
|
4、隔膜為食品級天然橡膠隔膜，可以應用在飲用水系統中。
|
設備的使用、安裝
|
1.隔膜式氣壓罐可直接并聯在給水管路上，給水管道上應安裝閥門，罐體底部須安
|
裝排污閥。
|
2.安放隔膜式氣壓罐的房間或場所，應有排水設施，采光和通風良好，環境少灰
|
塵，無腐蝕性氣體，且不致凍結。環境溫度宜為5-40℃，空氣相對濕度不宜大于85％，
|
水溫不超過60℃。
|
3.隔膜式氣壓罐室外設置時，應有防雨，防曬及防潮措施，并有在寒冷季節不致凍
|
結的技術措施。
|
4.罐頂至建筑結構最低點的距離不宜小于0.3m，罐壁與墻面的凈距不得小于0.5m。
|
罐體禁止受到強烈振動或沖擊。
|
5.當作為消防定壓或氣壓給水設備使用時，如水泵出現頻繁起動現象，應及時檢查
|
罐內氣體壓力指示。
|
6.罐內充入的氣體不能含有油份，以防止橡膠隔膜加速老化。

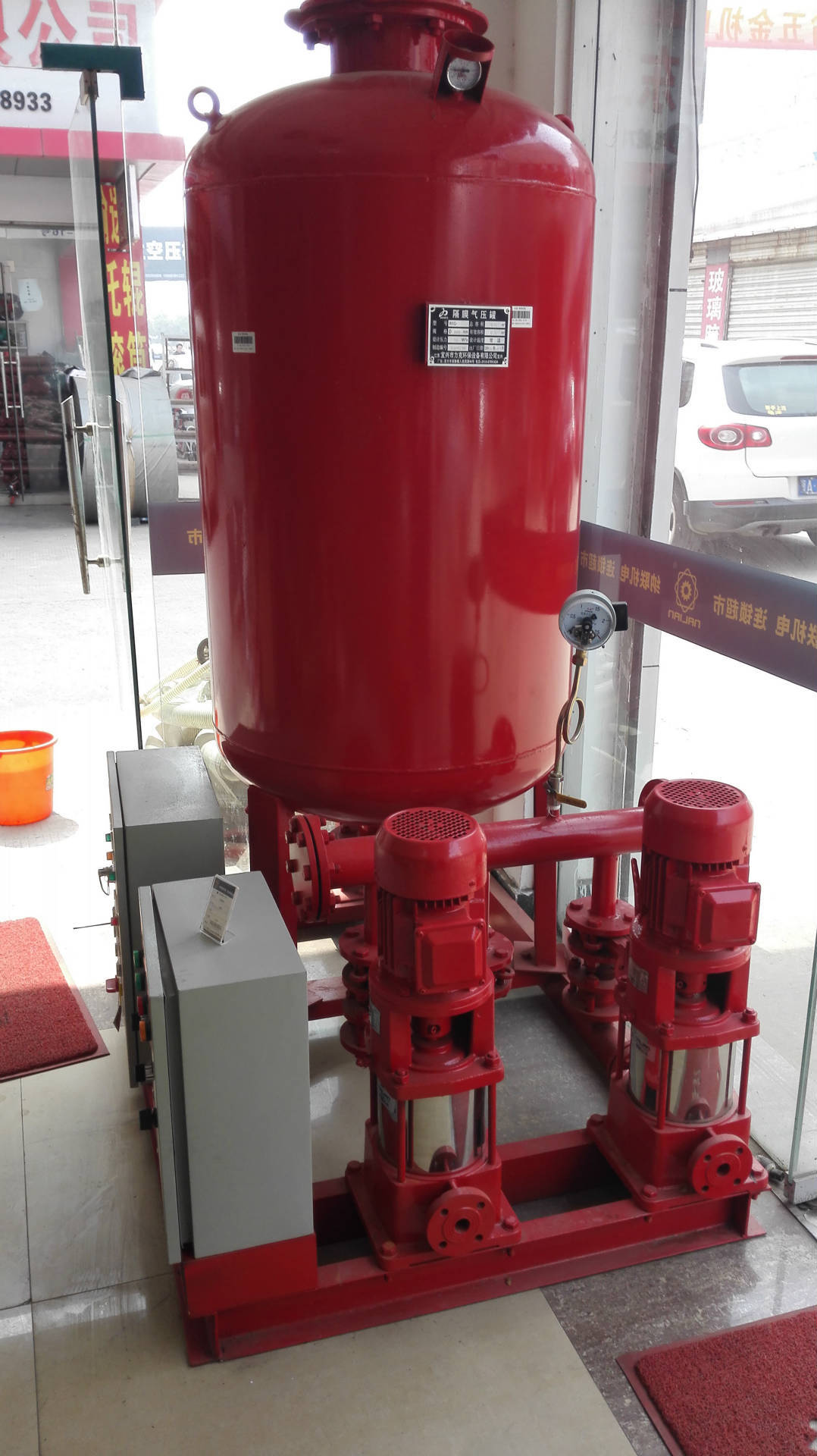

該設備由水泵機組、電控系統、氣壓罐、壓力控制器、閥門管路、共同底座等組成。其中，氣壓罐采用隔膜式，設備運行時氣水分離。
設備運行時，要根據供水壓力向氣壓罐氣室充氣至適當值。同時整定壓力控制器上限、下限值。裝于氣壓罐表座并密封嚴。
水泵運動時，向管網及氣壓罐膠膽內供水。隨著膠膽內充水量增加，氣室內氣體被壓縮，壓力上升。當壓力升至上限值時，發信號至電控柜，停止
水泵運行，由氣室內氣體膨脹釋放膠膽水向管網供水。伴隨著膠膽內水量減少，氣室氣體的膨脹，壓力逐漸降低，當壓力降至下限時，再次啟動水
泵供水。如此周而復始，實現全自動供水。
由于采用衛生膠膽作為氣壓罐內腔，實現了氣水分離式供水，有效地避免了水質二次污染，其次氣壓罐一次充氣，長期使用，設備運行可靠，操作
簡單，使用方便，故該設備最適宜于水量不很大樓群、單棟住宅樓及其它場所生活供水選用。
|
