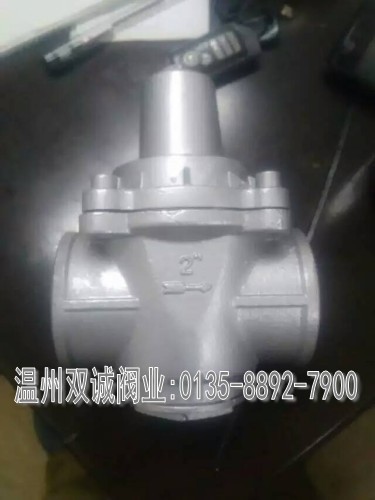

產品型號：YZ11X
產品名稱：直接作用薄膜式支管減壓閥(水工業管道.壓縮空氣專用)
產品特點：本系列支管減壓閥是直接作用薄膜式支管減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
直接作用薄膜式支管減壓閥結構特點和用處
本系列支管減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。
主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，起減壓穩壓作用。
直接作用薄膜式支管減壓閥主要技術參數和性能指標
公稱壓力(Mpa) 1.0 1.6 殼體試驗壓力(Mpa)* 1.5 2.4
密封試驗壓力(Mpa) 1.0 1.6 最高進口壓力(Mpa) 1.0 1.6 出口壓力范圍(Mpa) 0.09-0.8
0.1-1.2 壓力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)△P2G GB12246-1989
滲漏量 0 工作溫度 0℃-80℃
*：殼體試驗不包括膜片、閥蓋。
直接作用薄膜式減壓閥主要零件材料
零件名稱 零件材料 閥體 閥蓋 銅合金 閥座 H62 閥瓣 H62 閥桿 H62
O型圈 丁腈橡膠 密封圈 丁腈橡膠 膜片 夾織物丁腈橡膠 調節彈簧 60Si2Mn 過濾器 不銹鋼
直接作用薄膜式減壓閥流量系數(Cv)
DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2")
50(2") Cv 0.5 0.6 1.2 1.8 3.0 5.0
直接作用薄膜式減壓閥連接尺寸
DN G L H1 H D 15(1/2") G1/2" 112 40 150
75 20(3/4") G3-4" 140 55 190 90 25(1") G1" 140 55 195
90 32(1-1/4") G1-1/4" 165 55 212 98 40(1-1/2") G1-1/4" 190
55 215 98 50(2") G2" 200 65 265 120
